Problémák a nehézgépek beszerelésekor? A Tangshan Yuexin Machinery egyedi, nem szabványos bázist szállít, és 22 éves tapasztalattal megoldja az alapozással kapcsolatos nagy kihívásokat

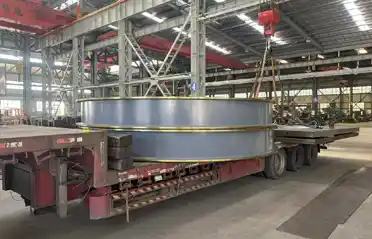

A közelmúltban a Tangshan Yuexin Machinery Manufacturing Co., Ltd. gyártóműhelyében egy nagy, több méter átmérőjű, gyűrű alakú szerkezeti alkatrészt egy 10 tonnás függesztődaru segítségével egyenletesen felemeltek egy platós pótkocsira, jelezve ezzel a kohászati ​​ipari vevő újabb, egyedi, nem szabványos alapelemeinek elkészültét és kiszállítását. Az alkatrész Q355B acéllemezből van hegesztve, izzítással feszültségmentesítve, majd egészében CNC-megmunkálású, 0,15 mm-en belül szabályozott végfelületi kifutással, teljes mértékben megfelelve a helyszíni berendezések telepítésének nagy pontosságú követelményeinek.

Miért részesítik előnyben az ügyfelek az egyedi megoldásokat a szabványos alkatrészekkel szemben? — Valós világi kereslet mögöttNem szabványos alapok

Az olyan nehéz iparágakban, mint a kohászat, a bányászat, a hőenergia és a vegyi feldolgozás, a berendezések alapjainak alkatrészei soha nem csak „vegyünk egy szabványos alkatrészt és szereljük fel”. A különböző gyártók fő berendezéseinek rögzítési furatmintái, terheléselosztása és helyszíni alapozási feltételei nagymértékben eltérnek egymástól. A szabványos alapok gyakran szenvednek az össze nem illő furatpozícióktól, az elégtelen merevségtől vagy a telepítés utáni túlzott vibrációtól – a kisebb problémák utómunkálatokat és ütemezési késéseket okoznak, míg a nagyobbak a teljes gyártósorok stabil működését befolyásolják.

A Yuexin Machinery műszaki igazgatója szerint ezt az alkatrészt egy észak-kínai acélipari vállalat vevőjének szállították, amelyet egy újonnan telepített golyósmalom átviteli rendszer alapjaként használtak. Az ügyfél kezdetben standard méretű talpak vásárlását fontolgatta, de a helyszíni mérést követően megállapította, hogy a meglévő padlómagasságból és a szomszédos berendezések közötti távolságból adódó korlátok miatt a szabványos alkatrészek méretei 300 mm-rel meghaladták a beépítési helyet, és a karima furatmintája nem felel meg a fő szűkítő aljzatának. "Amikor a megrendelő rajzokkal érkezett hozzánk, három dolog érdekelte: pontosan elérhetőek-e a méretek, ellenőrizhető-e a hegesztési deformáció, és hogy a szállítás megfelel-e a beépítési ütemtervüknek" - mondta az igazgató.

Pontosan ez a „minden berendezés más” üzemállapot határozza meg a nehézipari egyedi alapozási megoldások iránti merev keresletet – ez nem opcionális, hanem az első védelmi vonal a berendezések beépítési pontosságának és üzemi stabilitásának biztosításában.

A rajztól a késztermékig – Hogyan szabályozza a Yuexin gépek a megmunkálási pontosságot nagy egyedi alapok számára

A nagy gyűrűs vagy dobozos alapelemek megmunkálási kihívása a "nagy méret" és a "nagy pontosság" egyidejű elérésében rejlik. Minél nagyobb az átmérő, annál nehezebb szabályozni a hegesztési deformációt, a termikus deformációt és a befogási deformációt. Ha a végfelület síksága, a furat hengeressége vagy a rögzítőfurat helyzeti tűrés túllépik, a helyszíni összeszerelés lehetetlenné válik.

A Tangshan Yuexin Machinery 22 éves megmunkálási tapasztalatot halmozott fel ezen a területen. A műhely nagyméretű CNC portálmarógéppel (12,5 m hosszú × 8,4 m szélesség × 4 m magasság), nagy teherbírású, 80 tonnás teherbírású vízszintes esztergagépekkel és padlófúró-marógépekkel van felszerelve, amelyek képesek 1 métertől 10 méternél nagyobb átmérőjű nagy szerkezeti elemek teljes megmunkálására. Errenem szabványos alapprojekt során a technikai csapat három kulcsfontosságú folyamatintézkedést fogadott el:

Először hagyja el a megmunkálási ráhagyást a hegesztés előtt, és végezzen általános feszültségmentesítő izzítást hegesztés után. Minden acéllemezt először le kell vágni, oldalanként legalább 5 mm-es megmunkálási ráhagyással. A hegesztés után az alkatrészek egy izzítókemencébe kerülnek az általános feszültségmentesítés érdekében, hogy elkerüljék a további megmunkálás során felszabaduló maradványfeszültség okozta deformációt.

Másodszor, másodlagos befogás és osztott precíziós marás. A nagyoló megmunkálást 48 órás pihenőidő követi a megmunkálási feszültség feloldására, majd félkész marás és simítómarás történik. A végfelület síkságát 0,1 mm/m-en belül szabályozzuk, a párhuzamossági hiba pedig nem haladja meg a 0,15 mm-t.

Harmadszor, a kritikus méretek CMM vizsgálata. Szállítás előtt minden rögzítési furat pozíciót és illeszkedő végfelületet koordináta mérőgéppel újra ellenőriznek. Ellenőrzési jelentések kísérik a szállítmányt, lehetővé téve az ügyfelek számára, hogy közvetlenül a helyszínen ellenőrizzék a rajzokat.

"Sok kollégák közvetlenül a hegesztés után megmunkálják a nagy alkatrészeket, és közvetlenül a durva megmunkálás után szállítják le. Ragaszkodunk egy pihentető lépés és egy újraellenőrzési lépés hozzáadásához, mert tudjuk, milyen költséges az utómunkálatok, amikor az ügyfelek úgy találják, hogy az alkatrészek nem férnek el a helyszínen" - mondta a Yuexin Machinery minőségellenőrzési felügyelője.

Zökkenőmentes szállítás – amit az ügyfelek a pontosságon felül értékelnek

Attól az időponttól kezdve, amikor az ügyfél benyújtotta a rajzokat a késztermék kiszállításáig, ennek az egyedi alkatrésznek a gyártási ciklusa 28 nap volt, 5 nappal megelőzve az ügyfél elvárásait. A vevő a berakodás előtt műszaki személyzetet küldött a gyárba előzetes átvételre, a méretek és a felületkezelés rajzok szerinti ellenőrzésére tételesen, és a szállítás megszervezése előtt aláírta.

A Yuexin Machinery számára a nagyméretű egyedi szerkezeti alkatrészek szállítása soha nem csak a "megmunkálás befejezését" jelenti. A hegesztési szerkezetek proaktív optimalizálása a rajzok áttekintése során a megmunkálási nehézségek csökkentése érdekében, a legfontosabb megmunkálási mérföldköveken elért haladás fényképezése és jelentése, az emelési pontok jelölése és a rozsdamentes csomagolás a szállításkor – ezek a szolgáltatási részletek általános gyakorlattá váltak.

A mai napig a Tangshan Yuexin Machinery nem szabványos megmunkálási üzletága a kohászati ​​malmok alapjaira, a bányászati ​​zúzókeretekre, a hőenergiával működő ventilátoralapzatokra, a vegyi reakciótornyok támasztóüléseire és még sok másra terjed ki. Az ügyfelek több mint egy tucat kínai tartományt ölelnek fel, és exportálnak Németországba, Japánba, Ausztráliába, Brazíliába és más országokba. A vállalat egy „mintára rajzolás, minden folyamat házon belül” modellt tart fenn – nincs kiszervezési alvállalkozás. A vágástól, hegesztéstől és hőkezeléstől a megmunkálásig és felületkezelésig minden saját műhelyben történik. Ez az alapvető ok, amiért az ügyfelek rájuk bízzák a nagy kritikus alapelemeket.

További információ a nagynem szabványos alaptestreszabási esetekkel és árakkal kapcsolatban, kérjük, forduljon bármikor a Tangshan Yuexin Machinery Manufacturing Co., Ltd.-hez. Az Ön rajzai és munkakörülményei alapján egyablakos megoldást biztosítunk a folyamat felülvizsgálatától a késztermék szállításáig.
