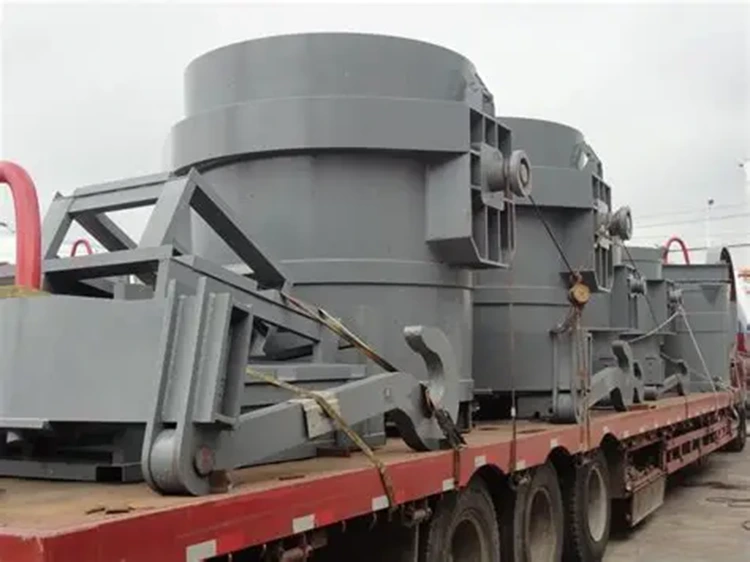

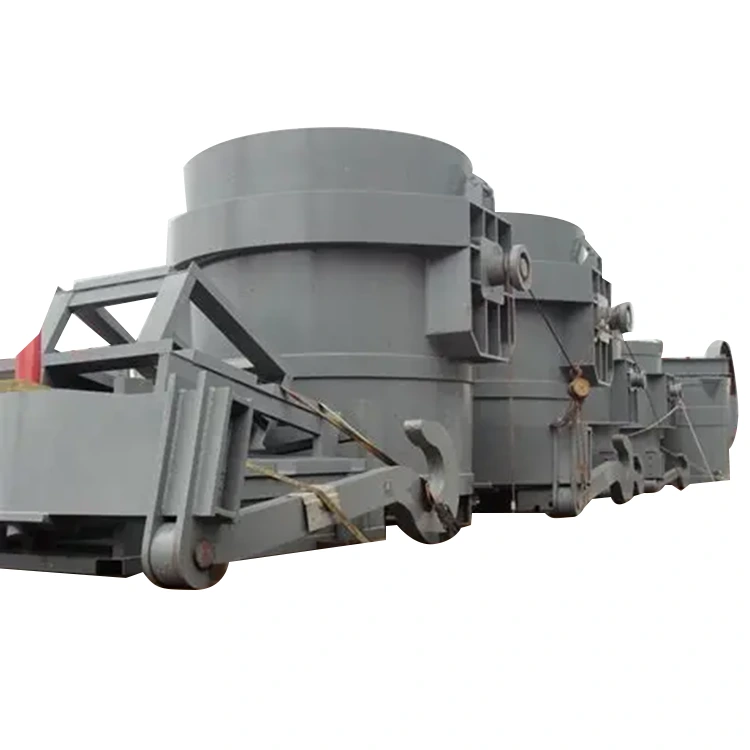

Dönthető acél kanál

Ez az intelligens hidraulikus billenthető acél üst a kohászati ​​és öntőipar precíz olvadt acélöntésének alapvető berendezése. A Yuexin Machinery Manufacturing Co., Ltd. önállóan fejlesztette ki egy kohászati ​​tervezőintézettel együttműködve.  A „hidraulikus hajtás billentése + intelligens szögszabályozás + többszörös biztonsági védelem” integrált kialakítását alkalmazza, amely lehetővé teszi a stabil szállítást és a precíz 0-90°-os megdöntést és a magas hőmérsékletű olvadt acél 1500-1650 ℃-on történő kiürítését.

Termékparaméter (specifikáció)

Termékjellemzők

Precíz és szabályozható billentés: Elektrohidraulikus arányos szervoszeleppel és szögérzékelővel felszerelt, zárt hurkú vezérlőrendszert alkotva, ±0,5°-os billenési szög pozicionálási pontosságot ér el; támogatja mind a távoli, mind a helyi működési módokat, és lehetővé teszi több dőlésszög-pozíció előzetes beállítását a különböző öntési forgatókönyvekhez való alkalmazkodás érdekében, ±3%-on belül szabályozva a kibocsátási áramlási hibát. Kiemelkedő szerkezeti szilárdság: Az üst teste Q960 nagyszilárdságú acéllemezből van hengerelve, és alámerült ívű automatikus hegesztésen és hibaészlelésen esik át, 100%-os hegesztési minősítéssel; a csonkok 42CrMo ötvözött acélból vannak kovácsolva, és hőkezelés után a szakítószilárdsága ≥1000 MPa, amely deformáció vagy törés veszélye nélkül képes elviselni a billentés során fellépő kombinált terhelést.

Átfogó magas hőmérséklet elleni védelem: A belső bélés „magas alumínium-oxid tartalmú korund tégla + hőszigetelő öntvény + szivárgásgátló réteg” kompozit szerkezetét alkalmazza, Al₂O3-tartalommal ≥90%, 60%-kal javítja az olvadt acél erózióval szembeni ellenállását; az üsttest külső része vízhűtő köpennyel és hőpajzsgal van felszerelve, amely a külső fal hőmérsékletét ≤60 ℃ alatt tartja, a hidraulikus rendszer pedig magas hőmérsékletű árnyékoló burkolattal rendelkezik az alkatrészek normál működésének biztosítása érdekében.

Szigorú biztonsági garanciák: Hidraulikus zárral és mechanikus leesésgátló csapos dupla biztonsági mechanizmussal felszerelt, hirtelen áramkimaradás esetén automatikusan reteszeli a billenő mechanizmust; olvadt acél hőmérsékletmérővel, folyadékszint-figyelővel és nyomásriasztó eszközökkel felszerelt, valós idejű visszajelzést adva az üzemállapotról, megfelelve a "Kohászati ​​Biztonsági Termelési Szabályzat" 1. szintű szabványának.

Alkalmazási forgatókönyvek

Széles körben használják az acélkohászatban (átalakító/elektromos kemencében olvadt acélöntés, folyamatos öntés elosztó tartály feltöltése), nehéz öntésben (nagy szerszámgépágyak, szélerőmű karimás öntés), speciális acélgyártásban (formaacél, rozsdamentes acél precíziós öntés) és más területeken. Különösen alkalmas nagy öntési sebességet és áramlásszabályozást igénylő precíziós öntvények, valamint többállomásos forgó öntéssel rendelkező automatizált gyártósorok gyártására, amelyek magtámasztást biztosítanak a hatékony, biztonságos és precíz olvadt acélöntéshez.

A hidraulikus billentőmechanizmus részletei: A hidraulikus henger, az elektrohidraulikus proporcionális szervoszelep, valamint a fogaskerekes és fogasléces erőátviteli szerkezet közeli képe, amely bemutatja a henger és a tengelykapcsoló csatlakozási folyamatát; jelzi a szögérzékelő beépítési helyzetét, elmagyarázza az "érzékelő visszacsatolása - vezérlő parancsa - henger végrehajtása" zárt hurkú vezérlési logikáját, bemutatva a Yuexin Machinery hidraulikus vezérlési technológiai erejét.

Az üstök testének és bélésének részletei: Nagyított nézet, amely a megerősítő borda elrendezését és az üsttest hegesztési hibákat észlelő jelöléseit mutatja, a kompozit bélés réteges falazott szerkezetét; közeli kép a korund téglák toldási hézagairól és a szivárgásgátló réteg kezeléséről, elmagyarázva a bélés üsttesthez való rögzítésének módját, és összehasonlítva a hagyományos bélés élettartamának előnyeit. Biztonsági reteszelő berendezés részletei:  Bemutatja a hidraulikus zár belső szerkezetét, valamint a mechanikus leesésgátló csap behelyezését és reteszelő mechanizmusát, elmagyarázva a kettős biztonsági mechanizmus összekapcsolódási elvét; A vészleállító gombról és a riasztásjelző lámpáról készült közeli felvételek szemléltetik a vészhelyzeti kezelési eljárásokat hirtelen meghibásodások esetén, kiemelve a berendezés biztonságát és megbízhatóságát.

Intelligens vezérlés részletei: Megjeleníti a távirányító terminált és a helyi kezelőpanelt, a címkéző funkciógombokat, mint például a dőlésszög előre beállított, az áramlási sebesség beállítása és az állapotfigyelés; elmagyarázza a berendezés és a műhely MES rendszer közötti kapcsolódási mechanizmust, amely támogatja a termelési adatok nyomon követhetőségét és bemutatja a termék automatizálási és intelligencia szintjét.
